Технические данные:
|
|
|
|
Наименование |
|
Размер (мм) |
|
Диаметр фланца |
|
200 |
|
Диаметр сопла |
|
109 |
|
Длина сопла |
|
70 |
|
Ширина горелки |
|
360 |
|
Высота горелки |
|
330 |
|
Длина горелки |
|
340 |

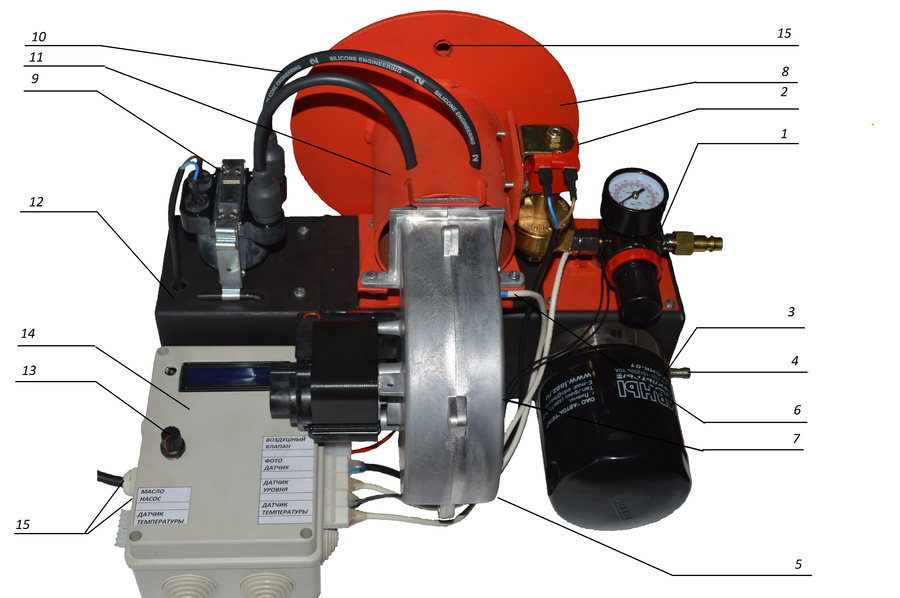

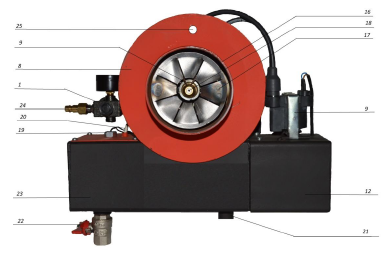

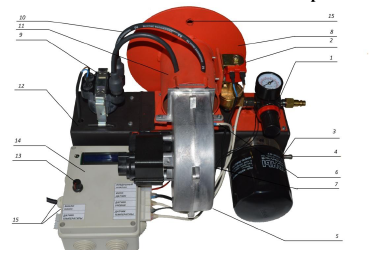

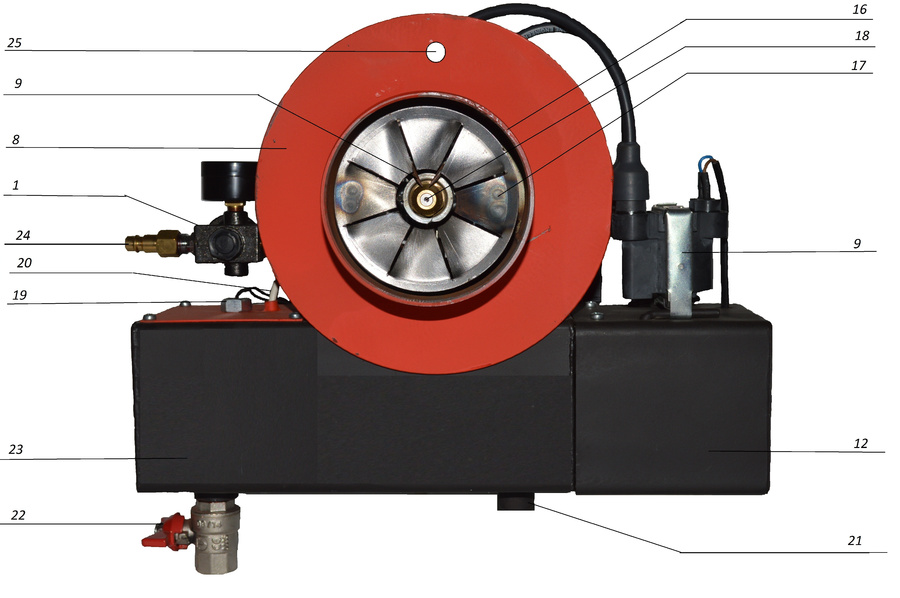

Основные части горелки:
-
регулятор давления первичного воздуха
-
воздушный клапан первичного воздуха
-
масляный фильтр
-
штуцер
-
вентелятор вторичного воздуха
-
фотодатчик
-
регулятор вторичного воздуха
-
фланец
-
трансформатор розжига
-
бронепровода
-
корпус горелки
-
защитный кожух тена
-
кнопка энкодера
-
блок автоматики
-
электрическое подключение
-
сопло
-
завихритель
-
форсунка
-
датчик уровня топлива
-
датчик температуры топлива
-
сапун
-
сливной кран
-
резервуар подогрева топлива
-
воздушный штуцер
-
место крепления
